医疗器械吸塑包装选型指南
在吸塑包装领域，医疗器械吸塑包装作为无菌屏障系统重要组成部分，承担器械物理防护、维持无菌状态、适配灭菌工艺、保障临床安全多重功能。伴随 GB/T 19633.1-2024 正式实施、国内外医疗器械注册审评标准持续收紧，包装选型不再是简单材料采购，而是贯穿产品设计、灭菌验证、仓储运输、注册申报的系统性工程。
吸塑包装广泛应用于骨科植入耗材、介入器械、外科手术器械、医美耗材、诊断配套器具等 Ⅱ、Ⅲ 类无菌医疗器械。选型失误将引发灭菌失效、运输破损、无菌屏障提前破坏、注册资料不被认可等风险。本文结合现行法规、行业实践，形成系统、实用的医疗器械吸塑包装选型方法，为生产企业研发、采购、质量验证提供规范参考。
一、选型首要遵循法规与标准框架
开展医疗器械吸塑包装选型前，必须明确合规底线，所有材料、结构、工艺均需满足标准要求，这也是医疗器械吸塑包装注册核查重点。
国内核心标准：GB/T 19633.1-2024《最终灭菌医疗器械包装 第 1 部分：材料、无菌屏障系统和包装系统的要求》、YY/T 0698 系列最终灭菌包装材料标准、YY/T 0681 无菌包装测试系列标准。国际通用依据为 ISO 11607-1、ISO 11607-2，面向出口产品需同步满足两套标准要求。
基础合规硬性条件：原材料必须为医用级原料，提供材质报告、生物相容性报告、可提取物与浸出物数据；包装生产场地优先选择具备洁净车间资质供应商；整套包装系统需要完成包装验证，不可仅单独验证吸塑盒基材。
需要明确：无菌吸塑包装属于医疗器械初包装，视为器械组成部分，材料变更、结构重大调整均属于设计变更，需要履行变更控制与重新验证流程。
二、吸塑盒基材选型：主流材质特性与适用场景
医用吸塑盒禁止使用普通工业塑料。医疗器械吸塑包装市场主流合规基材包含 PETG、APET（PET）、PP 三大品类，PVC 因环保、析出风险，在无菌医疗器械领域逐步限制使用，不推荐新项目选用。
1. PETG（非结晶共聚酯）
综合性能突出的高端医用基材，透明度高、韧性强，抗冲击、不易脆裂；热封窗口宽，与涂胶透析纸、特卫强盖材适配性良好；耐受环氧乙烷、伽马辐照、电子束、低温等离子多种灭菌方式，灭菌后不易雾化发白。
局限性：无法耐受 121℃湿热灭菌，材料采购成本高于 APET。适用范围：骨科植入物、介入导管、精密手术器械、长有效期（3–5 年）高值耗材、出口类医疗器械，是目前 Ⅲ 类无菌器械常用基材。
2. APET（医用 PET）
性价比突出，刚性充足、透明度良好。短板明显：热封区间窄，参数控制不当易出现虚封、封边开裂；多次灭菌或长期存放后容易出现发白、脆化，抗冲击性能弱于 PETG。
适用场景：中低风险二类器械、短期有效期（1–2 年）耗材、仅采用 EO 灭菌、运输环境稳定、器械无尖锐边缘的产品。选型时优先选用改性医用级 PET，规避普通食品级片材。
3. 医用 PP（聚丙烯）
突出优势为耐高温，可承受 121℃蒸汽灭菌；化学稳定性优异，耐多种化学品接触。缺点是透光性较差，成型深度受限，外观质感一般，与常规透析纸热封难度较高。
适用场景：需要湿热灭菌的重复使用器械、部分耐高温诊疗器具；不适合追求可视化外观、深腔成型的精密耗材。
医疗器械吸塑包装厚度选型通用原则：浅腔小型器械选用 0.30–0.40mm 片材；常规中型器械 0.40–0.50mm；深腔、重型、带锐边植入物建议 0.50–0.60mm；特殊重型产品可按需加厚，同时需要评估成型均匀性，避免局部壁厚过薄引发穿刺破损。
三、盖材配套选型：构建完整无菌屏障系统
医疗器械吸塑包装盒不能单独实现无菌阻隔，必须搭配适配盖材形成密闭无菌屏障，盖材选型核心由灭菌方式决定。
1. 医用涂胶透析纸
透气性良好，支持环氧乙烷灭菌介质穿透与残留解析；成本适中，国内应用广泛。选型关注点：透气度指标稳定、纸层不易掉屑；剥离效果干净，不产生纸毛污染器械。不足：长期湿热仓储环境下强度衰减明显，不适合高湿地区长期储存、辐照反复灭菌场景。
2. 特卫强（Tyvek）无纺布盖材
由高密度聚乙烯纤维制成，低掉屑、耐老化，兼容 EO、辐照、低温等离子多种灭菌；耐潮湿环境，长效维持微生物屏障性能，是高端植入器械主流选择。成本高于透析纸，需要匹配对应热封涂层，避免出现剥离困难。
3. 不透气复合膜
无透气微孔，仅适用于伽马、电子束辐照灭菌，严禁用于环氧乙烷灭菌，无法完成气体进出。多用于避光、防潮要求高的特殊耗材。
匹配关键提醒：医疗器械吸塑包装基材与盖材涂层熔点必须匹配。PETG 适配温度区间更广；APET 对热封温度、压力波动敏感，更容易出现封合失效。选型阶段必须开展热封工艺摸索，确认封边连续无针孔、剥离强度达标。
四、依据灭菌方式进行组合方案匹配
灭菌工艺是决定整套医疗器械吸塑包装方案的核心前置条件，方案错配将直接导致灭菌失败。
1. 环氧乙烷（EO）灭菌
必须选用透气盖材（透析纸、特卫强），保证气体渗透与解析。建议组合：医疗器械吸塑包装建议采用 PETG 吸塑盒 + 特卫强盖材；APET 吸塑盒 + 医用透析纸。包装结构设计预留气体流通空间，避免器械紧贴封边阻挡气体交换。
2. 伽马射线、电子束辐照灭菌
可选透气盖材或不透气复合膜。重点验证基材耐辐照性能，部分普通 PET 长期辐照后易老化变脆。高值器械优先 PETG 方案。
3. 低温等离子灭菌
禁止普通纸质透析纸，纸质纤维会影响灭菌环境，优先选择特卫强盖材搭配 PETG 吸塑盒。
4. 蒸汽湿热灭菌
仅可选用医用 PP 吸塑盒，PETG、APET 受热变形，无法适用。
五、吸塑结构设计选型要点
材料确定后，医疗器械吸塑包装结构设计决定防护能力与使用体验，同时影响验证通过率。
1. 内腔定位结构

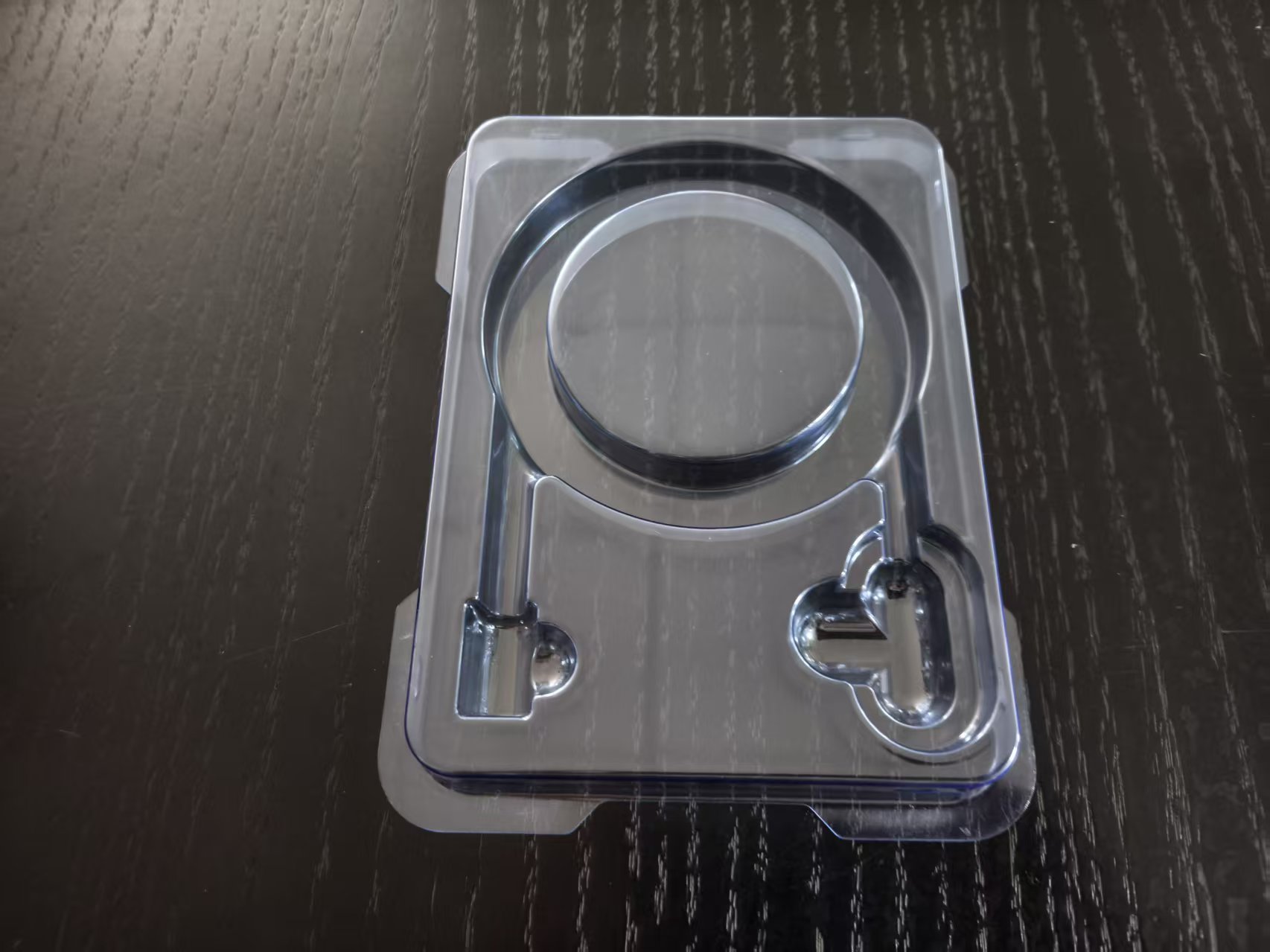

医疗器械吸塑包装针对植入物、细长导管、尖锐器械，需设计限位卡槽、分隔筋条，防止运输振动、堆叠挤压造成器械移位、表面划伤。锐边器械需增加避让结构，避免刺破包装屏障。
2. 封边区设计
预留完整、连续平整热封边，封边宽度常规不小于 6mm；封边区避免高低落差、尖角，防止压力不均产生虚封。不允许在封边区域开设透气孔。
3. 开启结构优化
设置撕口、开启助力位，保证临床能够平稳剥离盖材，实现无碎屑开启；禁止设计难以剥离、容易撕裂盖材的结构，降低术中污染风险。
4. 堆叠与外尺寸规划
结合自动化生产线、灭菌架、仓储纸箱尺寸优化外形，提升灭菌装载效率，降低物流成本。
六、供应商筛选与验证要求
医疗器械吸塑包装选型不能只对比价格，供应商能力直接影响包装长期稳定性。
第一，资质核查：确认具备洁净生产环境，可提供片材原材料追溯文件、材质安全报告。杜绝无资质小作坊产品，工业级片材不能替代医用级原料用于医疗器械包装。
第二，样品验证流程：小试样品完成外观检查、热封试验；中试阶段开展加速老化、运输模拟试验、密封完整性测试；最终完成整套包装系统确认。
第三，持续稳定性要求：医疗器械吸塑包装需落实供应商批次间一致性承诺，管控片材厚度公差、原料配方不得随意变更。
七、医疗器械吸塑包装常见选型误区规避
1. 只关注透明度、价格，忽视灭菌兼容性。不少企业选用 APET 用于长有效期植入器械，存放一段时间后出现包装脆裂、屏障破损。
2. 吸塑盒与盖材随意搭配，未开展热封工艺验证，量产阶段大批量出现密封不良。
3. 混淆食品级与医用级片材，食品材料缺少浸出物、生物相容性数据，无法用于医疗器械注册。
4. 忽略运输环境，薄壁吸塑盒用于长途多环节物流，大批量出现破损。
5. 包装定型后随意更改材质、厚度，未履行设计变更，造成注册不合规。
八、总结
2026 年医疗器械行业监管持续趋严，医疗器械吸塑包装选型已经从传统采购事项转变为产品质量风险管理重要环节。完整选型逻辑应当遵循：明确器械风险等级与灭菌方式→确定吸塑基材→匹配对应盖材→优化结构设计→样品测试验证→供应商确认→持续量产管控。
对于高风险 Ⅲ 类植入器械，优先采用 PETG 吸塑盒搭配特卫强盖材方案；二类常规耗材可在充分验证前提下选用 APET 方案；湿热灭菌产品选用 PP 材质。所有选型结论均需要形成文件记录，配套完整测试数据，支撑注册申报与日常质量管控。合理的医疗器械吸塑包装方案，既能保障器械无菌安全，同时控制长期生产成本，规避临床不良事件与法规风险。
